技術資訊
Technology information About Micro pipe
微型管/超高精度微管的特徴
|
微型管 超高精度微管 |
SUS管材 | 銅合金管材 | NANSHIN技術 | |
|---|---|---|---|---|
| 精度 |
 以±0.003以下為標準
|
 ±0.01左右
|
±0.01左右
|
能以量產方式管控切削加工和其他工法無法實現的精度。 |
| 硬度調整 |
可調整
|
 不可調整
|
不可調整
|
可比淬火材料更堅硬，也能如黃銅材料般柔軟。 |
| 內面粗度 |
Ra0.1以下
|
產生接縫和皺摺。需要拋光
|
Ra0.1以上
|
可製作非常平滑的內面、無刀具傷痕且無接縫。 |
| 多層技術 |
可均勻電鍍內面
|
難以均勻電鍍內面
|
難以支援包覆層（貼合）和機動處理
|
電鑄技術為可實現多樣化的多層技術。例如，內面可加厚鍍金（2μm以上）。可依材料，在絕緣材料上電鑄。 |
| 壁厚（板厚） |
可機動性控制
|
難以進行超出JIS規格的調整
|
難以調整
|
藉由電鑄技術中電流與電壓的調整，實現0.01mm～3mm以上隨意控制的壁厚。 |
| 縱橫比 |
可做成微細均勻長型管
|
無法因應極端厚壁與薄壁
|
難以維持厚壁和薄壁精度
|
不同於切削加工、彎曲加工、半無縫管，可製作超過一般情況之縱橫比加工極限值的管材。 |
微型管、超高精度微管的基本規格
| 組成材質 | 鎳、銅、白金等 |
|---|---|
| 薄膜材質（多層電鑄） | 鎳、銅、金、白金等 |
| 外徑尺寸 | 0.06～10.00mm左右 |
| 內徑尺寸 | 0.04～9.00mm左右 |
| 全長 | 0.5～500mm |
| 壁厚（板厚） | 0.010～3.0mm左右 |
| 外徑尺寸精度 | 標準為±0.003mm※可依尺寸達成±0.0005 |
| 內徑尺寸精度 | 標準為±0.003mm※可依尺寸達成±0.00025 |
| 硬度（鎳製時） | Hv.200～700左右※可依顧客需求控制 |
| 管材內面粗糙度 | 標準為Ra：0.1以下※可依尺寸達成Ra：0.03左右 |
自家公司內部一條龍生產
自家開發電鑄設備，從材料生產到出廠皆自行處理。
支援試作開發到量產
本公司可因應從1個試作訂單，到10萬個以上的量產需求。
可因應多品項
本公司將顧客規格，以0.001mm單位的尺寸或不同公差分類後受理。
將多品項間的流動視為「理所當然」。
ISO標準
依據ISO9001與ISO14001的標準製造與管理系統，值得您信賴。
提案案例
產品成果

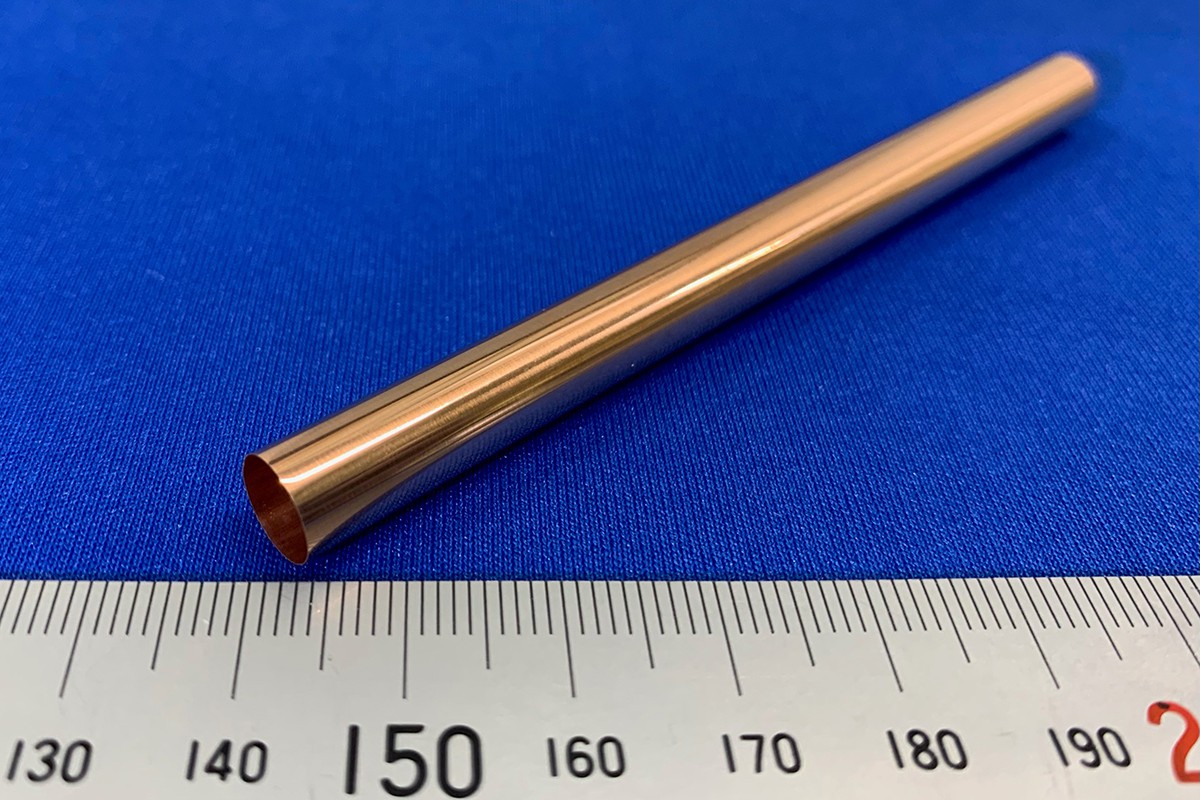

| 產品名稱 | 銅電極 |
|---|---|
| 用途 | 放電加工用管電極 |
| 材質 | Cu |
| 尺寸 | 外徑Φ6.0〜10.0mm 壁厚0.03〜0.05mm |
| 精度 | 外徑±0.025mm |
| 批量 | 10個〜 |
| 特徵 | 薄壁且高精度，扁平達0.1mm以下 放電加工機之特殊加工用 |

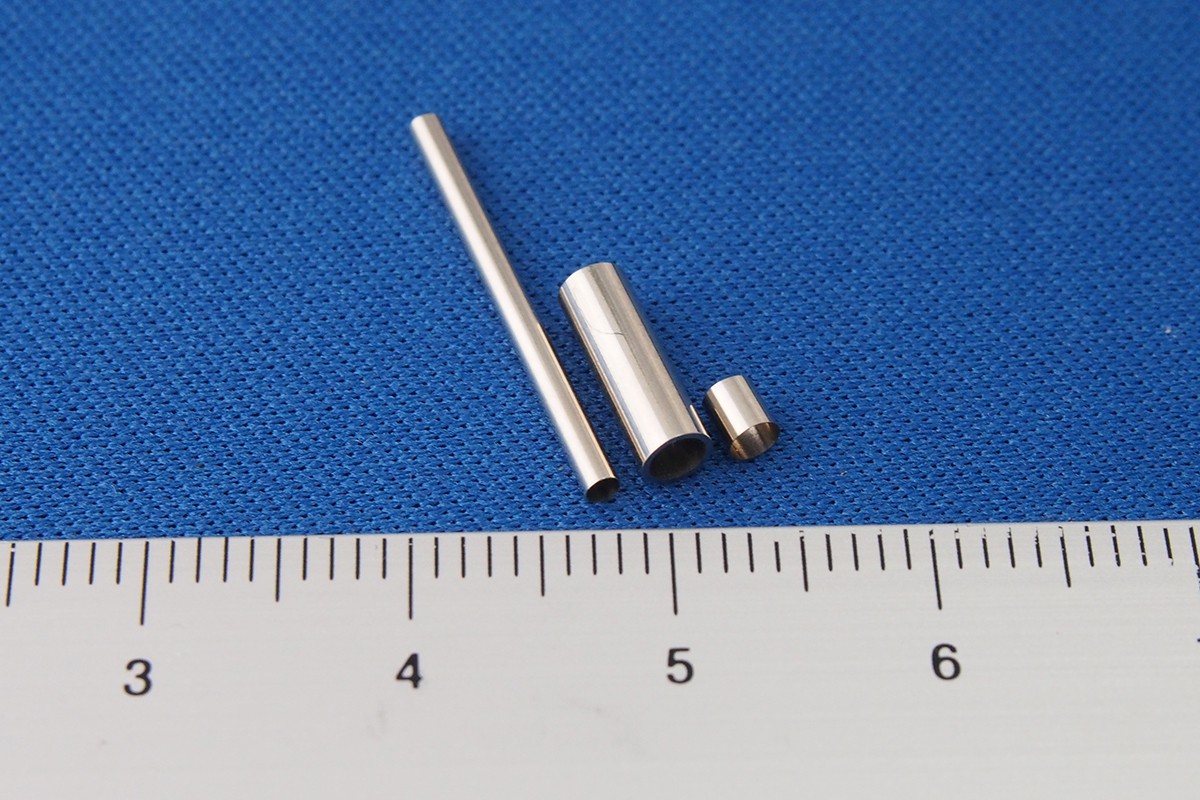

| 產品名稱 | 噴嘴 （直型、錐度） |
|---|---|
| 用途 | 液體或氣體的吐出口 |
| 材質 | Ni |
| 尺寸 | 外徑Φ0.71mm 內徑Φ0.45mm |
| 精度 | 內外徑±0.01mm |
| 批量 | 〜1萬個 |
| 特徵 | 表面粗度接近內面Ra.0.1以下的鏡面 液體、氣體、雷射 除此之外， 還應用在細金屬線等的導銷 |

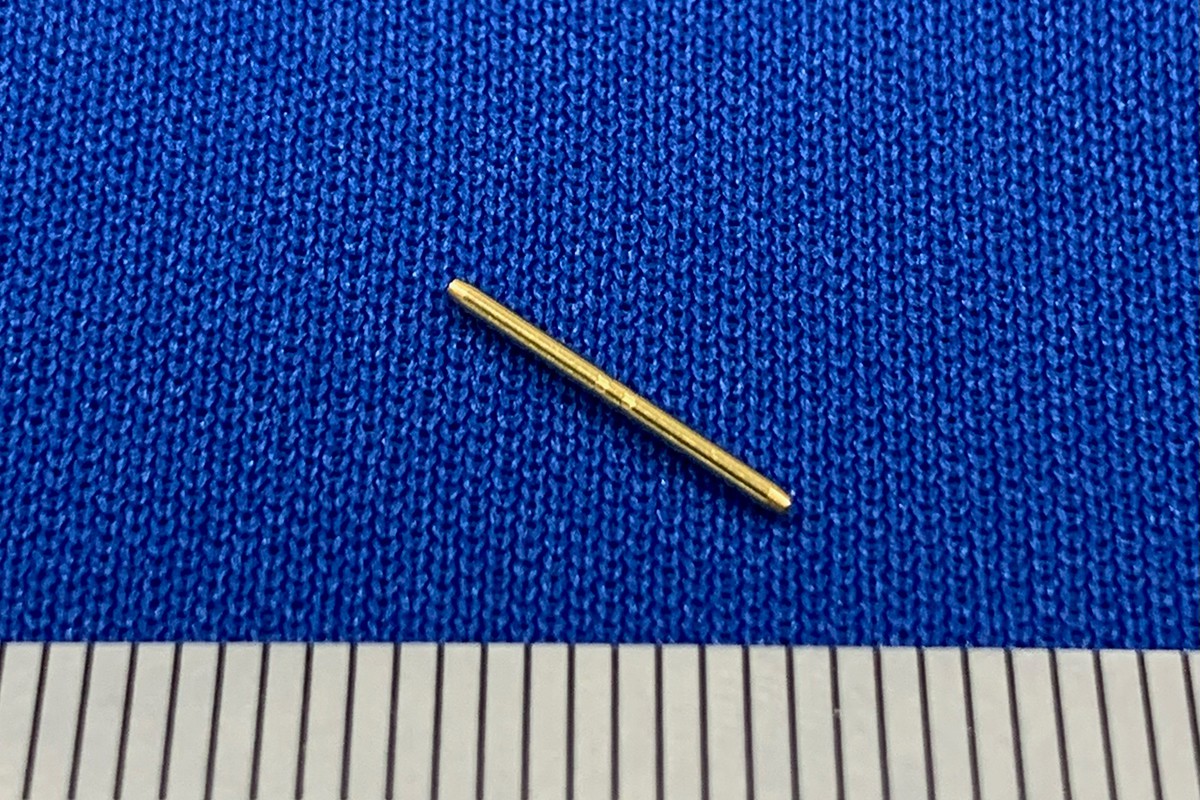

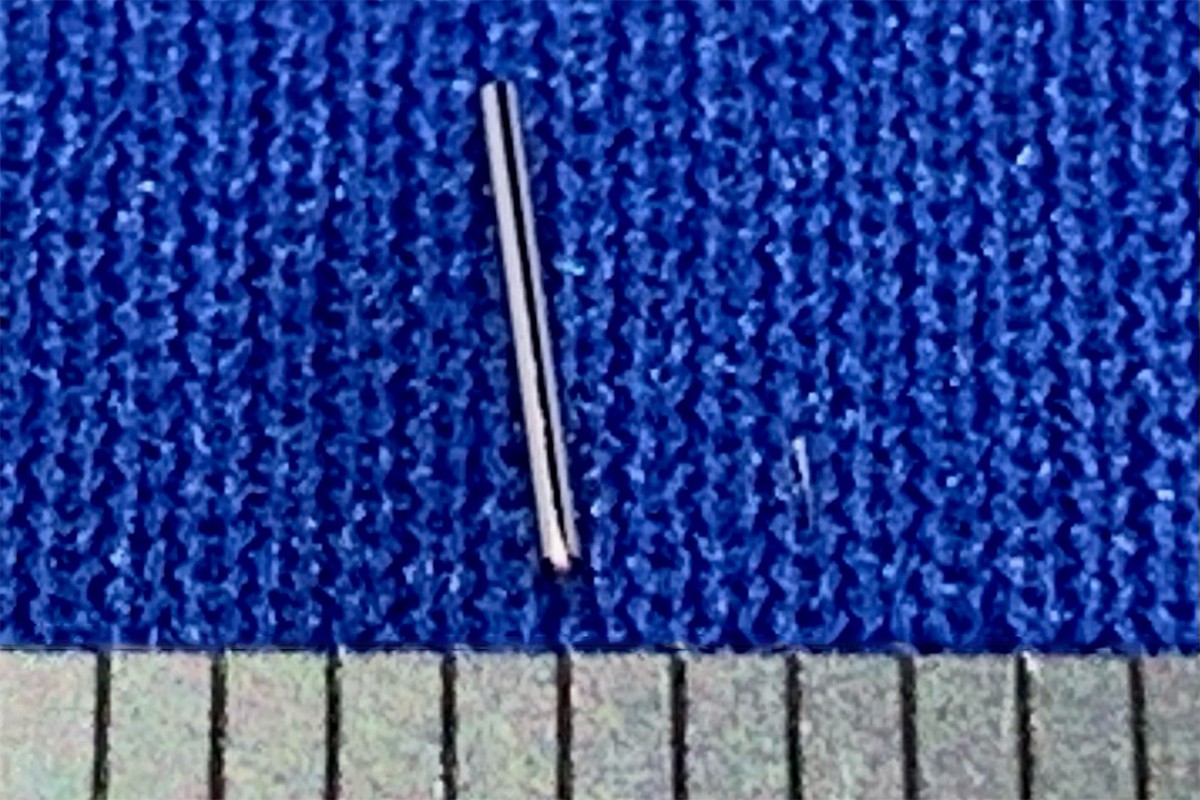

| 產品名稱 | 微型管 |
|---|---|
| 用途 | 接觸探針用套圈 |
| 材質 | Ni/Au |
| 尺寸 | 外徑0.045mm〜 內徑0.035mm〜壁厚0.005mm〜 |
| 精度 | 內外徑±0.003mm〜 |
| 批量 | 100個〜50萬個 |
| 特徵 | 可在薄壁、高精度的微型管 內外面電鍍指定（0.1〜3μm左右）的鍍銀鈷 |

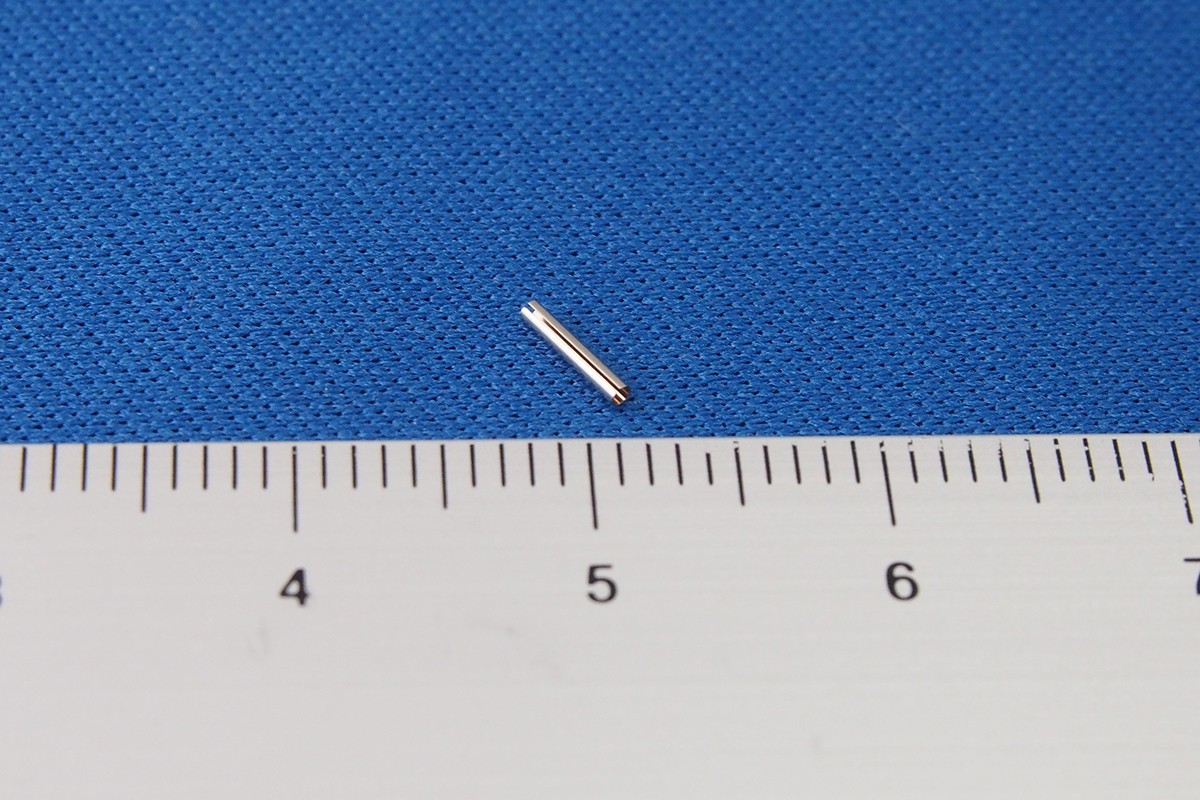

| 產品名稱 | 分體式套筒 |
|---|---|
| 用途 | 維持筒狀零件（連接器等） |
| 材質 | Ni |
| 尺寸 | 外徑Φ0.62mm 內徑Φ0.57mm |
| 精度 | 內外徑±0.01mm |
| 批量 | 50個〜1萬個 |
| 特徵 | 即使在嚴苛環境下，也幾乎不腐蝕與劣化，仍維持性能。 |

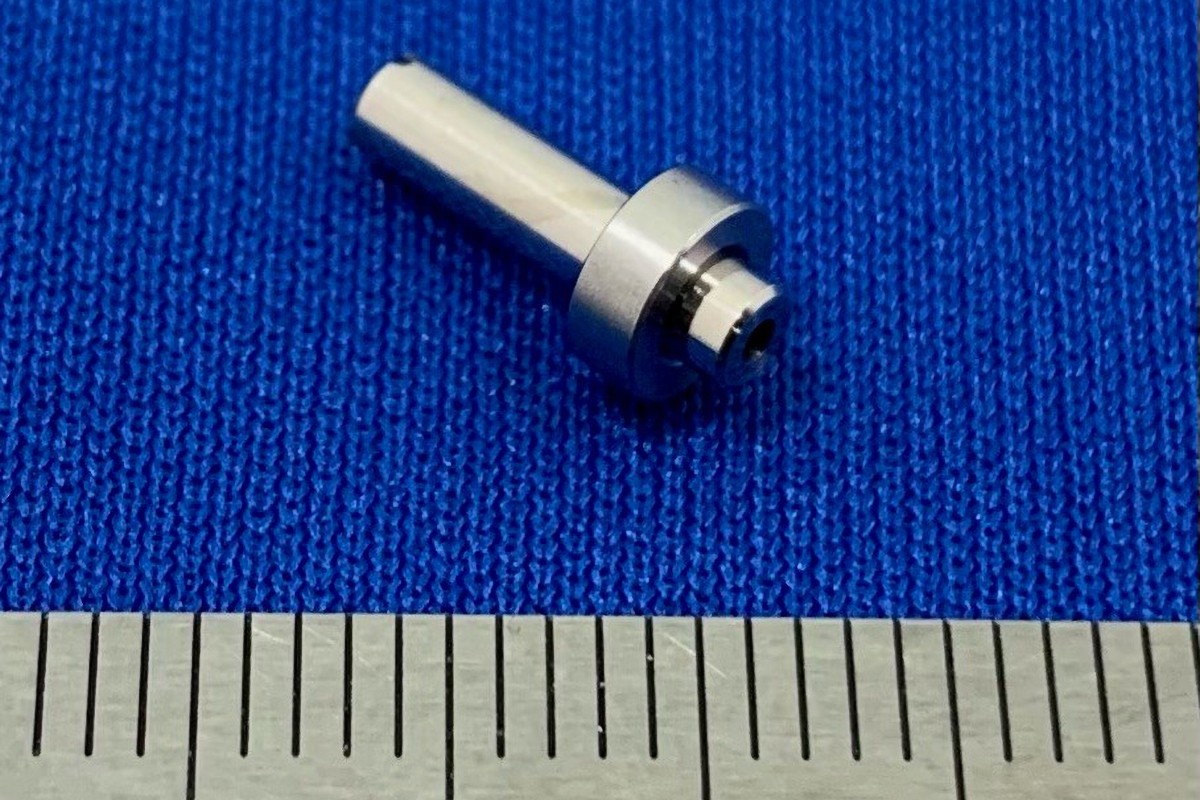

| 產品名稱 | 二重管 |
|---|---|
| 用途 | 雷射裝置用連接器 |
| 材質 | Ni |
| 尺寸 | 外徑Φ2.5mm（最小部位） 內徑Φ0.158mm |
| 精度 | 外徑±0.002mm（最小部位） 內徑±0.002mm |
| 批量 | 100個〜1000個 |
| 特徵 | 由兩個零件組合而成的管材 外徑內徑皆具備高精度 |

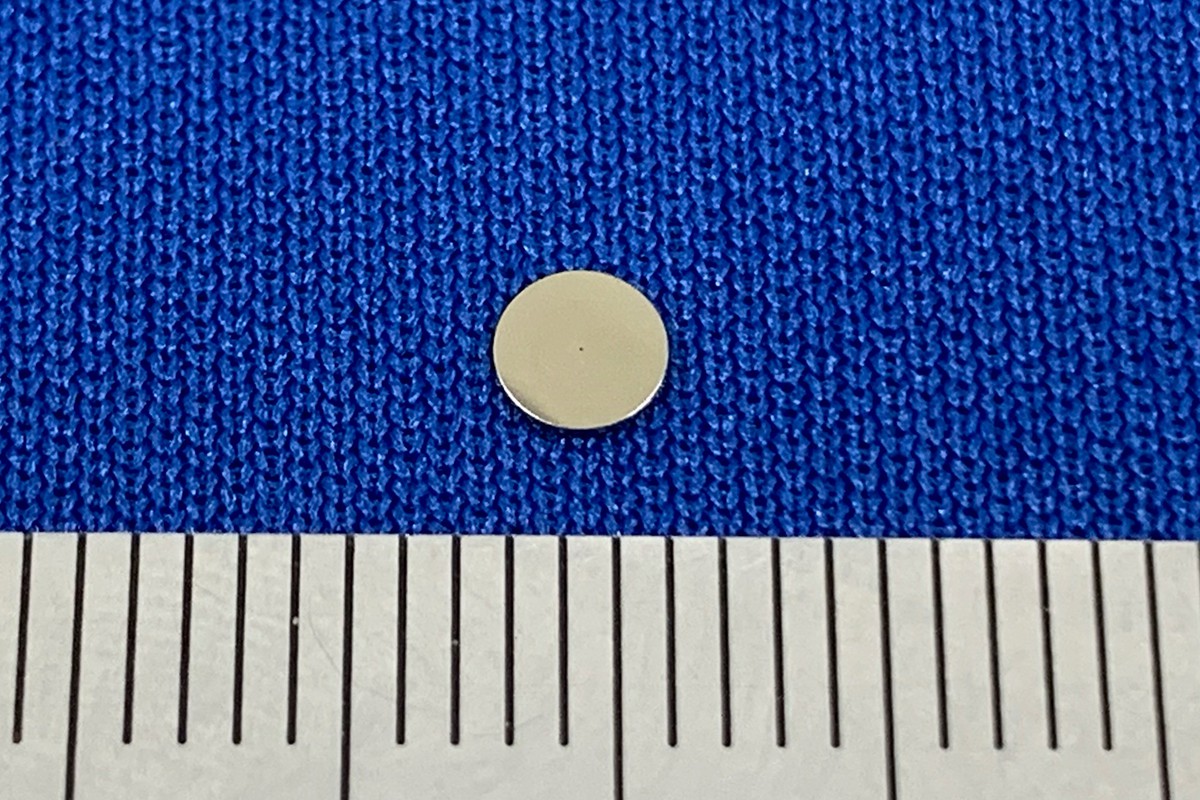

| 產品名稱 | 孔口 |
|---|---|
| 用途 | 調整液體、氣體的流路 |
| 材質 | Ni |
| 尺寸 | 外徑Φ3.4mm 內徑Φ0.064mm |
| 精度 | 外徑±0.03mm 內徑±0.003mm |
| 批量 | 40個〜1000個 |
| 特徵 | 厚壁且內徑小 採用高精度切割技術， 無毛邊且內面也平滑 |

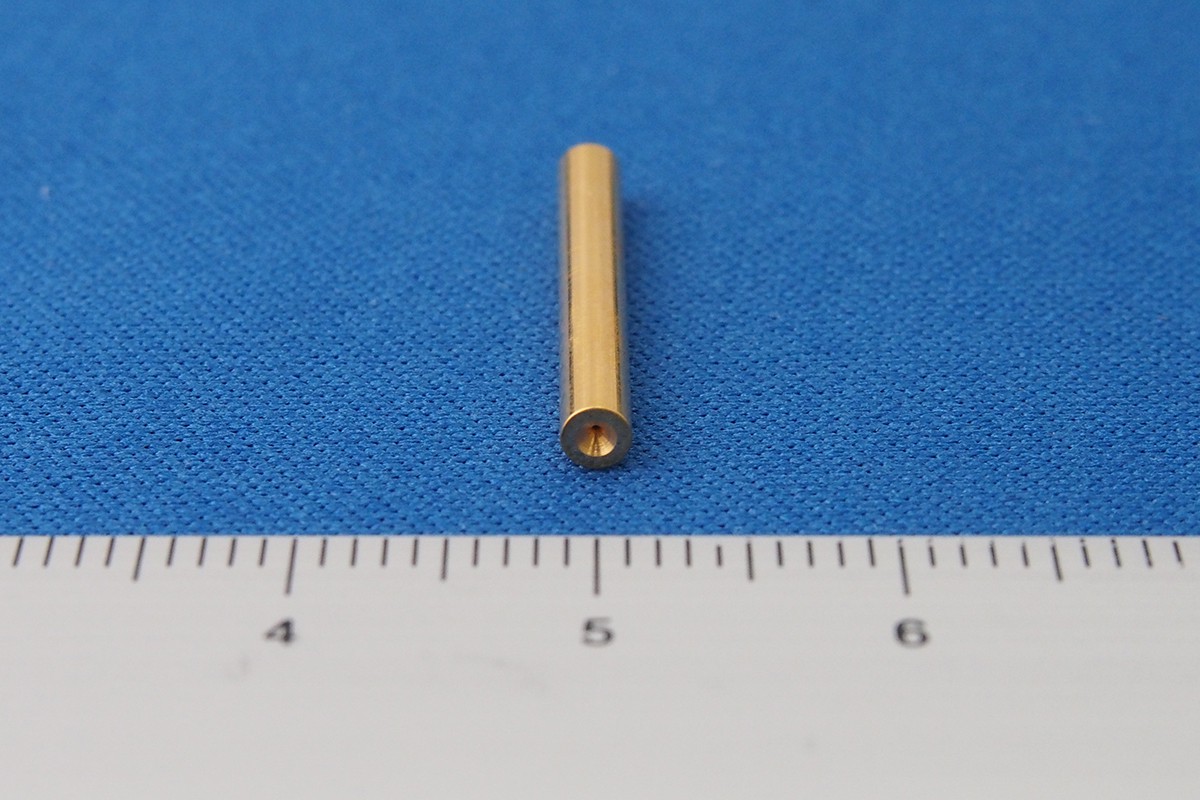

| 產品名稱 | 外部鍍金 特殊金屬套圈 |
|---|---|
| 用途 | 光連接器 |
| 材質 | Ni/Au |
| 尺寸 | 外徑2.5mm 內徑0.05mm〜 |
| 精度 | 外徑±0.001mm 內徑±0.001mm |
| 批量 | 1個〜1萬個 |
| 特徵 | 特殊尺寸金屬套圈內徑／外徑／L尺寸等 客製化製作標準產品沒有的規格 |

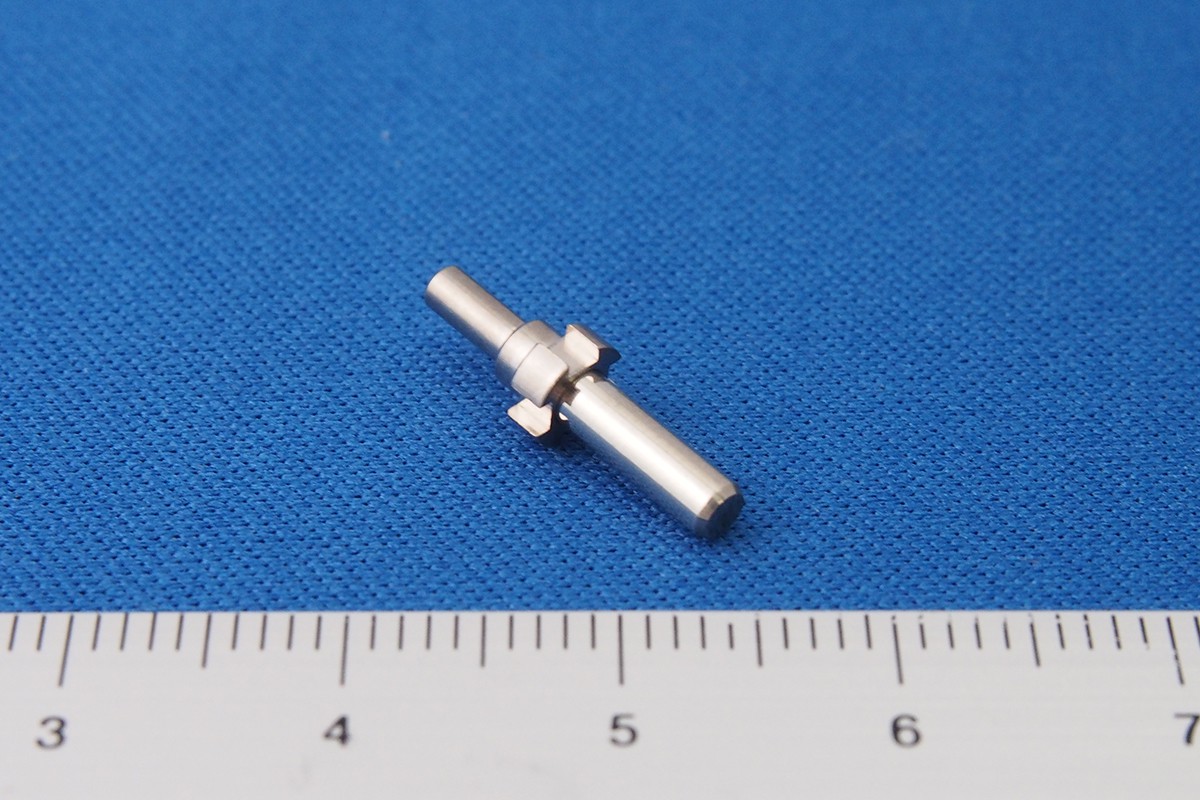

| 產品名稱 | 金屬套圈（附法蘭） |
|---|---|
| 用途 | 光連接器 |
| 材質 | Ni |
| 尺寸 | 外徑2.5mm 內徑0.05mm〜 |
| 精度 | 外徑±0.001mm 內徑±0.001m |
| 批量 | 1個〜1萬個 |
| 特徵 | 特殊尺寸金屬套圈內徑／外徑／L尺寸等 客製化製作標準產品沒有的規格 |
NEXT！！高精度裁切微型管的技術也令人驚豔！
前往切割技術網頁
